Messung des Aushärtungsindex mit dem Ofentemperaturlogger PosiTest OTL

Verbesserte Qualitätskontrolle von Pulverbeschichtungen mit PosiTest OTL Ofentemperaturlogger mithilfe des Aushärtungsindex

Qualitätskontrolle von Pulverbeschichtungen mit DeFelsko PosiTest OTLOfentemperaturlogger

PosiSoft Desktop Software kann jetzt den Aushärtungsindex aus den Messdaten des PosiTest OTL Ofentemperaturloggers berechnen.

Der Aushärtungsindex ermöglicht es dem Anwender, schnell zu bestimmen, ob jeder Messpunkt eine ausreichende Zeit bei Temperatur x erreicht hat, um ein vollständiges Aushärten der Beschichtung zu gewährleisten.

Für die ordnungsgemäße Aushärtung einer Pulverbeschichtung geben die meisten Hersteller von Pulverbeschichtungen Mindestwerte von Substratzeit(en) und Temperatur(en) an, die eine ordnungsgemäße Aushärtung gewährleisten. Ein gängiger Hersteller von Pulverlack gibt beispielsweise den folgenden "Aushärtungsplan" für einen seiner Polyester-TGIC-Pulverlacke an:

7 Minuten bei 200 °C (392 °F)
10 Minuten bei 193 °C (379 °F)
14 Minuten bei 182 °C (360 °F)
18 Minuten bei 173 °C (343 °F)
23 Minuten bei 160 °C (320 °F)
27 Minuten bei 149 °C (300 °F)

TGIC Empfohlene Ofentemperatur - DeFelsko PosiTest OTL

Es ist wichtig zu beachten, dass es sich bei den angegebenen Temperaturen um die Temperatur des Substrats (des Werkstücks) und nicht um die Lufttemperatur handelt. In der Praxis ist es unmöglich, das Substrat sofort auf eine bestimmte Temperatur zu erhitzen, diese Temperatur zu halten und das Teil dann sofort wieder auf Raumtemperatur abzukühlen.

Stattdessen folgen die meisten Teiletemperaturen einer "glockenförmigen" Kurve. Wenn nur die Zeit gemessen wird, in der das Teil über einer bestimmten Temperatur liegt, kann die Aushärtung falsch dargestellt werden:

Während sich das Teil erwärmt und abkühlt, verbringt es Zeit oberhalb der Aktivierungstemperatur (Mindesttemperatur für die Aushärtung), aber unterhalb der Zieltemperatur
Während des Durchlaufs durch den Ofen verweilt das Teil häufig oberhalb der Zieltemperatur

Es ist sinnvoll, nicht nur die verstrichene Zeit bei einer bestimmten Temperatur zu messen, sondern auch die Aushärtung zu berücksichtigen, die stattfindet, wenn sich das Teil über oder unter der Zieltemperatur befindet.

Wie wird ein Aushärtungsplan für PosiTest OTL in PosiSoft Desktop eingerichtet?

Der PosiTest OTL Ofentemperaturlogger berechnet in Kombination mit der PosiSoft Desktop Software einen Aushärtungsindex, der speziell für die Pulverbeschichtungsindustrie entwickelt wurde. Mit einer einzigen Zahl macht es der Aushärtungsindex einfach festzustellen, ob eine Pulverbeschichtung gemäß dem Aushärtungplan des Herstellers ausreichend ausgehärtet ist. Die langsame (aber sinnvolle) Aushärtung bei Temperaturen zwischen der Aktivierungstemperatur (Mindestaushärtungstemperatur) und der Zieltemperatur wird ebenso berücksichtigt wie die beschleunigte Aushärtung, die stattfindet, wenn das Teil über der Zieltemperatur liegt. Das Ergebnis ist ein prozentualer Aushärtungsindex: Ein Aushärtungsindex von über 100 % bedeutet, dass die Beschichtung vollständig ausgehärtet ist, während ein Aushärtungsindex von unter 100 % darauf hinweist, dass die Beschichtung möglicherweise nicht vollständig ausgehärtet ist und daher die angegebenen Materialeigenschaften nicht erreicht hat. Im Allgemeinen stellen die meisten Verarbeiter die Ofenbedingungen so ein, dass eine "Sicherheitsspanne" über 100 % Aushärtung eingehalten wird, um sicherzustellen, dass die Aushärtung nicht durch alltägliche Schwankungen beeinträchtigt wird.

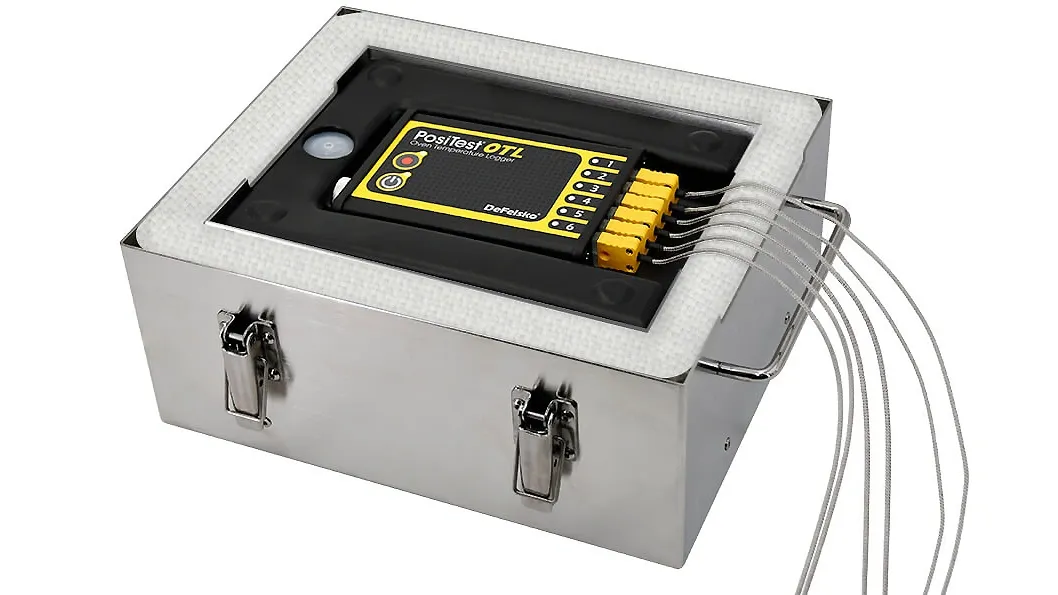

Um den Aushärtungsindex zu messen, schließen Sie einfach die Temperaturfühler an den PosiTest OTL Ofentemperaturlogger und die gewünschten Stellen auf dem zu messenden unbeschichteten Teil an. Schalten Sie den PosiTest OTL ein und drücken Sie die Aufzeichnungstaste, um mit der Aufzeichnung zu beginnen. Legen Sie den Logger in die Hitzeschutzbox und schicken Sie ihn durch den Ofen. Während der Logger und das Teil den Ofen durchlaufen, wird die Temperatur in Zwei-Sekunden-Intervallen an bis zu sechs Stellen gemessen. Sobald die Messung abgeschlossen ist, schließen Sie den Logger über USB an einen PC oder Mac an und importieren Sie die Messdaten in die mitgelieferte PosiSoft Desktop Software. Zur Vereinfachung und Organisation werden die protokollierten Messdaten in einen eigenen Block (Gruppe) importiert.

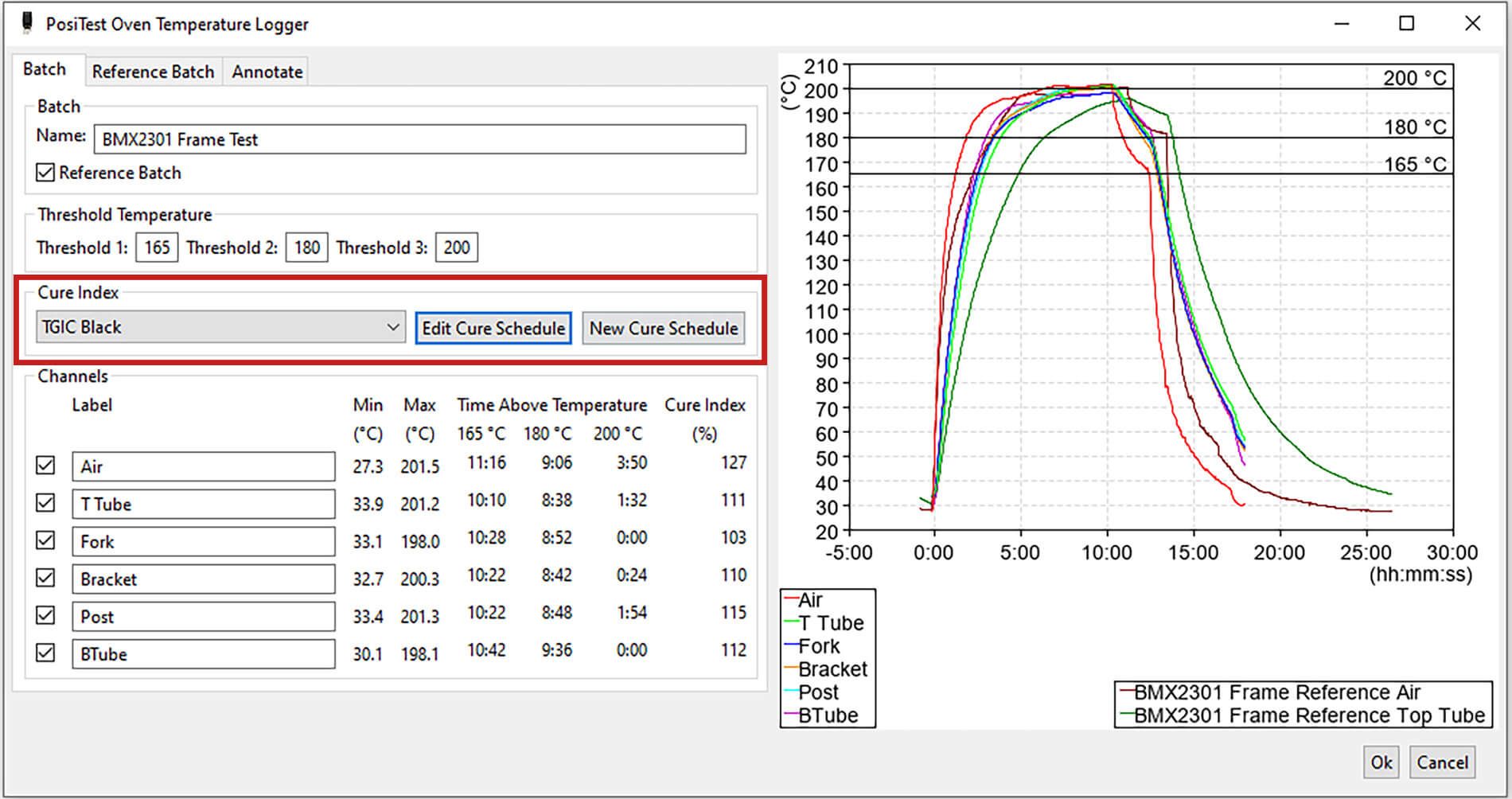

Doppelklicken Sie auf den neu importierten Block, um den PosiSoft OTL Block Editor zu öffnen. Wählen Sie dann einen zuvor eingegebenen Aushärtungsplan aus oder wählen Sie 'Neuer Aushärtungsplan', um einen neuen zu erstellen.

Block-Editor in PosiSoft Desktop - DeFelsko PosiTest OTL

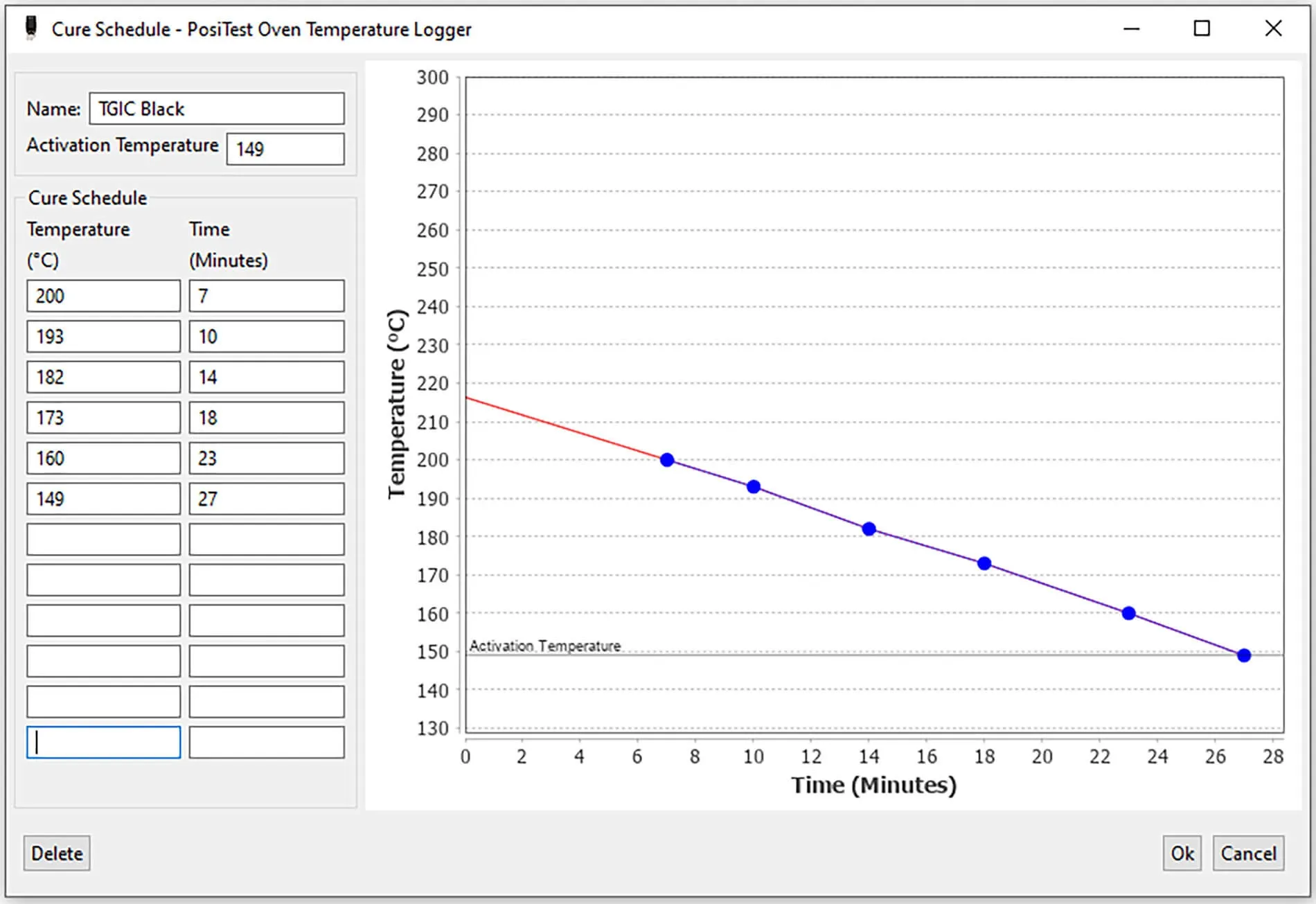

Geben Sie im Editor für den Aushärtungsplan die vom Pulverhersteller empfohlenen Spezifikationen für den Aushärtungsplan oder die Aushärtungskurve ein. Zusätzlich zur Aktivierungs-Temperatur können Paare von Zeit-/Temperaturangaben (bis zu 12 Paare) eingegeben werden. Die Aktivierungstemperatur (Mindesttemperatur für die Aushärtung) ist die vom Hersteller festgelegte Mindesttemperatur, bei der die Aushärtung beginnen soll. Wird keine Aktivierungstemperatur hinzugefügt, wird die niedrigste Zeit-/Temperaturangabe als Aktivierungstemperatur angenommen.

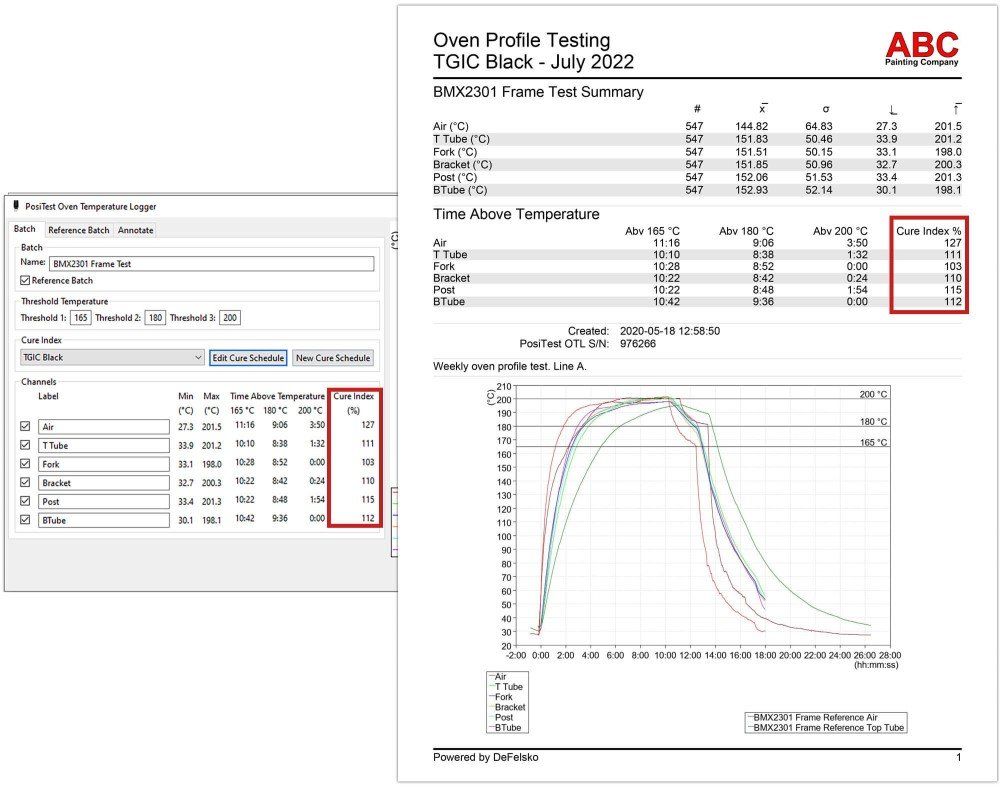

Sobald der Aushärtungsplan erstellt wurde, wird ein Aushärtungsindex im PosiSoft OTL Batch Editor und in allen Berichten angezeigt, so dass sofort auf einen Blick erkennbar ist, ob an jeder Messstelle eine vollständige Aushärtung erreicht wurde.
