Hochspannungs- Porenprüfgerät 15 kV DC Porositätsprüfgerät (Pipeline-Kit) für Rohrleitungs-Außenbeschichtungen (0–15 kV), Pipeline-Beschichtungen

Das Compact DC15 Pipeline Kit ist ein leistungsstarkes Porenprüfgerät für Rohrleitungs-Außenbeschichtungen wie FBE-, Epoxid- und PE-Systeme mittlerer Dicke. Der Spannungsbereich (Prüfbereich) von 0–15 kV erlaubt präzise und normgerechte Fehlstellenerkennung.

Normen: ISO 2746, ASTM D5162, ASTM G62, NACE SP0188, ANSI/AWWA C213/C214.

Kompaktes Hochspannungs-Porositätsprüfgerät (DC) mit einem Prüfspannungsbereich von 0–15 kV zur Detektion von Poren, Pinholes, „Holidays“ und anderen Fehlstellen in dielektrischen bzw. isolierenden Beschichtungen auf leitfähigen Untergründen – einschließlich Beton.

Das PCWI DC15PIPE ist speziell für die Porenprüfung von Rohrleitungs- und Anlagenbeschichtungen konzipiert und eignet sich ideal für die Qualitätssicherung im Pipelinebau, im schweren Korrosionsschutz sowie bei der Abnahme von Beschichtungsarbeiten.

Typische Anwendungen / Einsatzbereich

• Pipeline- und Rohrleitungsbau
• Fernwärmeleitungen und Versorgungsleitungen
• Außenbeschichtungen von Stahlrohren (PE-/PP-, Epoxid-, Bitumen-, PU- und Gummisysteme)
• Schwere Korrosionsschutzsysteme im Erdreich oder Wasser
• Beschichtete Armaturen, Ventile und Formstücke
• Tankaußenflächen, Behälter, Rohrbrücken und sonstige Leitungsinfrastruktur

Geeignet unter anderem für die Prüfung von:

• Rohrleitungen, Fernwärmetrassen und Versorgungsnetzen
• Ventilen, Armaturen und Abzweigen
• Beschichteten Stahl- und Gussrohren
• Anschluss-, Reparatur- und Feldbeschichtungen

Funktionsprinzip

Das PCWI DC15PIPE Compact nutzt ein einstellbares Hochspannungs-Potential bis 15 kV DC, um Fehlstellen in isolierenden Beschichtungen auf leitfähigen Substraten (z. B. Stahl oder bewehrter Beton) zu detektieren.

Beim Überfahren der Oberfläche mit Coil- oder Bürstenelektrode führt eine Pore oder ein Pin-Hole zu einem Spannungsdurchschlag zwischen Elektrode und Substrat. Dieser Durchschlag wird optisch und/oder akustisch angezeigt und markiert:

• Poren und Pinholes
• Unzureichend beschichtete Bereiche
• Fehlstellen, Einschlüsse oder andere Defekte im Beschichtungssystem

Hochspannungs-Porositätsprüfgeräte wie das DC15PIPE sind auch bekannt als:

• Holiday Detector
• Spark Tester
• „Jeepers“
• Porosimeter
• Pinhole Detector

Produktbeschreibung

• Kompaktes DC-Hochspannungs-Porenprüfgerät für Pipeline- und Anlagenbeschichtungen
• Prüfspannungsbereich 0–15 kV für typische Rohrleitungs- und Außenbeschichtungen
• Ideal für Baustellen-, Werkstatt- und Inbetriebnahmekontrollen
• Für Beschichtungen auf leitfähigen Substraten, einschließlich Beton
• Entwickelt und gefertigt von PCWI in Australien, weltweit im Einsatz
• Erhältlich in vier Kit-Konfigurationen für unterschiedliche Einsatzanforderungen. Die drei weiteren und die Modelle HHD und HHD C von DeFelsko sind hier erhältlich.

Technische Merkmale

• Spannungsbereich (Prüfbereich): 0–15 kV
• Hochspannungs-Gleichstrom (DC) für zuverlässige Porenprüfung
• Ausgelegt für den Einsatz mit Rollfeder-(Coil-)Elektroden und Bürstenelektroden
• Kompaktes, robustes Gehäuse für harte Baustellenbedingungen
• Akku-betrieben für mobilen Einsatz ohne Netzanschluss

Lieferumfang (Pipeline-Kit DC15PIPE)

Das PCWI DC15PIPE Compact Pipeline-Kit wird als komplett einsatzbereites System geliefert und umfasst:

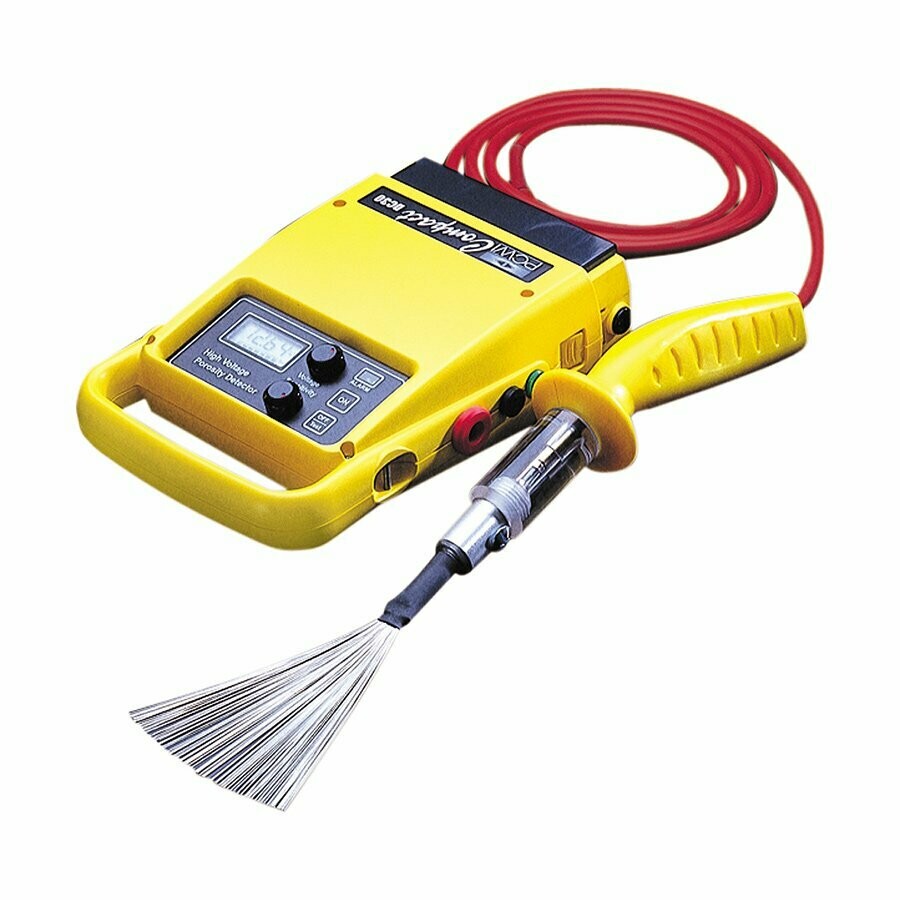

• PCWI DC15 Compact Porositätsprüfgerät

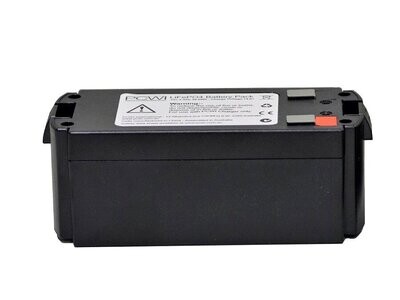

• LiFePO₄-Clip-On-Akkupack mit Universal-Ladegerät
• Prüfgriff / Messstab(„Probe handle / wand“) mit 2 m Verbindungskabel

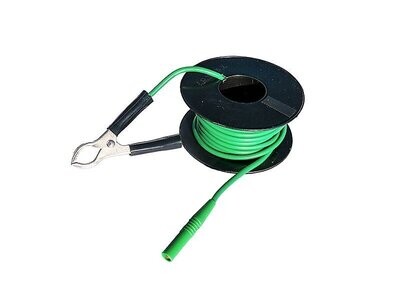

• Erdungskabel 7 m mit robuster Klemme zur sicheren Masseverbindung
• Coil-Adapter (Coil Joiner) für Pipeline-Coils/-Bürsten(Coils/Bürsten werden separat geliefert, je nach Rohrdurchmesser und Anwendung)
• 120 mm Fächerbesen(Fächerbürsten-Elektrode)
• Verlängerungsstab 450 mm für ergonomisches Arbeiten entlang der Rohrleitung
• Schulter- und Hüftgurt zur komfortablen Geräteführung im Feldeinsatz
• Ohrhörer(„air operated earphones“) für eine gute Signalwahrnehmung in lauter Umgebung
• ABS-Transportkoffer für sicheren Transport und geschützte Lagerung
• Bedienungsanleitung
• Herstellerkalibrierzertifikat als Nachweis der werkseitigen Kalibrierung

Ein umfangreiches Zubehörprogramm mit Rollfedern (Coils) für verschiedene Rohrdurchmesser, weiteren Bürsten-Elektroden und Erdungszubehör ist verfügbar, um das System optimal an unterschiedliche Beschichtungen und Einsatzbedingungen anzupassen.

Typische Branchen und Anwender

Konzipiert für:

• Pipeline- und Rohrleitungsbauer
• Korrosionsschutz- und Beschichtungsbetriebe
• Betreiber von Gas-, Wasser-, Fernwärme- und Industrieleitungsnetzen
• Prüfdienstleister, Inspektionsgesellschaften und QA/QC-Abteilungen

Typische Branchen:

• Öl- und Gasindustrie
• Fernwärme- und Energieversorgung
• Wasser- und Abwasserwirtschaft
• Infrastruktur- und Pipelinebau
• Chemische und Prozessindustrie
• Allgemeine Industrie und Anlagenbau

Normen und Richtlinien

Das PCWI DC15PIPE Compact erfüllt bzw. entspricht den relevanten Normen und Standards für die Hochspannungs-Porenprüfung:

• ISO 2746, ASTM D5162
• AS 3894.1-2002 (R2013)
• NACE-Standards: SP0490-2007, SP0274-2011, SP0188-2006

Damit ist das Gerät hervorragend geeignet für normengeführte Inspektions-, Abnahme- und Qualitätssicherungsprozesse im Pipeline- und Anlagenbau.
