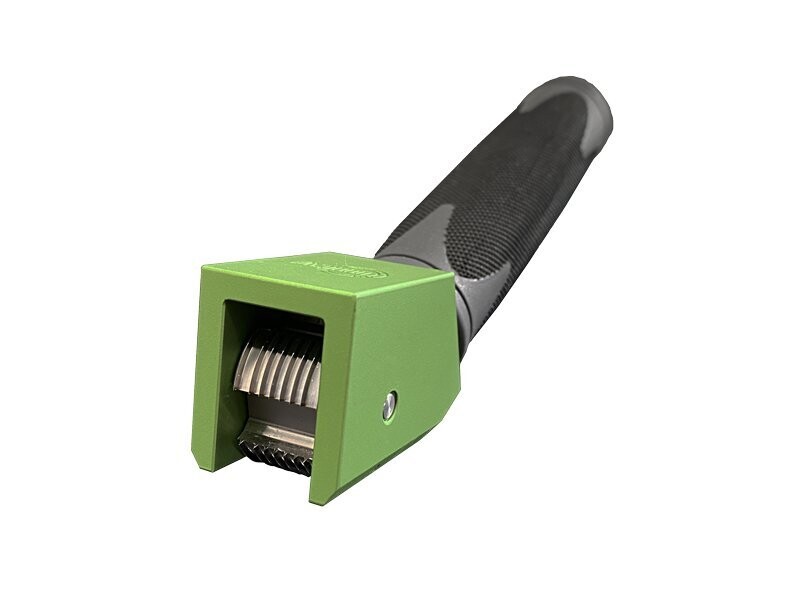

Gitterschnittgerät CC 3000, 6 x 1 mm/6 x 2 mm/6 x 3 mm DIN EN ISO 2409, ASTM D 3359

Gitterschnittgerät CC 3000 mit 3-in-1 Kombi-Rundschneidenmesser (6 x 1 / 6 x 2 / 6 x 3 mm)

Die normübergreifende Premiumlösung für maximale Flexibilität in der Qualitätssicherung. Ausgestattet mit dem 3-in-1 Kombi-Rundschneidenmesser für Prüfungen über den relevanten Schichtdickenbereich von 0 µm bis 250 µm – ohne Messerwechsel.

Das Gitterschnittgerät CC 3000 mit Kombi-Messer ist die ideale Lösung für Prüflabore, Sachverständige und industrielle Beschichtungsbetriebe, die regelmäßig unterschiedliche Beschichtungssysteme und Schichtdicken bewerten. Das zentrale Merkmal des Geräts ist das 3-in-1 Kombi-Rundschneidenmesser: Die drei normierten Schnittabstände 6 x 1 mm, 6 x 2 mm und 6 x 3 mm sind in einem einzigen Präzisionswerkzeug zusammengefasst. Der Wechsel zwischen den Schnittabständen erfolgt durch einfaches Drehen des Messers im Schneidenkopf – ganz ohne Werkzeugwechsel und ohne zusätzliche Umrüstzeiten.

Der beweglich gelagerte Schneidenkopf mit automatischer Rückstellfunktion unterstützt eine kontrollierte und reproduzierbare Schnittführung. Dadurch werden manuelle Verkantungen bei der Anwendung wirkungsvoll kompensiert und die orthogonale Stellung der Schneiden zum Substrat zuverlässig unterstützt. Das Ergebnis sind reproduzierbare Prüfergebnisse mit hoher Vergleichbarkeit und deutlich reduzierter Anwenderabhängigkeit.

Technische Kernvorteile des Prüfsystems

• 3-in-1 Kombi-Technologie: Ein Rundschneidenmesser deckt den gesamten Schichtdickenbereich von 0 µm bis 250 µm ab.
• Kein Schneidenwechsel im Prüfprozess: Die Schnittabstände 6 x 1 mm, 6 x 2 mm und 6 x 3 mm werden durch einfaches Drehen des Kombi-Rundschneidenmessers gewählt.
• Hohe Normsicherheit: Ausgelegt für standardisierte Prüfungen nach DIN EN ISO 2409 sowie nach ASTM D3359.
• Optimierte Schnittführung: Der beweglich gelagerte Schneidenkopf unterstützt eine gleichmäßige, reproduzierbare Führung.
• Automatische Rückstellfunktion: Erhöht die Bedienbarkeit und unterstützt einen kontrollierten Prüfablauf.
• Prozesssicherheit im Alltag: Reduziert Rüstzeiten, minimiert Bedienfehler und verbessert die Effizienz in Labor und Produktion.

Spezifikationsmatrix des integrierten Kombi-Rundschneidenmessers

Die drei Segmente des Kombi-Messers sind für unterschiedliche Schichtdickenbereiche vorgesehen und decken die relevanten Anwendungen in der Gitterschnittprüfung ab:

Anwendungstechnischer Hinweis zur Normkonformität:
Für Schichtdicken über 250 µm ist das Gitterschnittverfahren normativ nicht mehr vorgesehen; in diesem Bereich sind alternative Prüfmethoden zu prüfen. Für spezielle Prüfprofile nach ASTM oder Automotive-Werksnormen mit 11 Schneiden führen wir passende Spezialmesser als Zubehör.

Prüfungsablauf (Kurzübersicht nach Normvorgabe)

1. Segment-Auswahl: Schichtdicke des Prüflings ermitteln, die Fixierung lösen und das Kombi-Rundschneidenmesser auf die passende Position (1, 2 oder 3 mm) drehen.
2. Schnittführung: Das erste Schnittraster und das rechtwinklig dazu versetzte zweite Raster mit gleichmäßigem Druck ausführen, bis der Untergrund gerade eben erreicht ist.
3. Reinigung & Bewertung: Schnittzone mit der mitgelieferten Bürste reinigen, anschließend das Gitternetz mit der beleuchteten Lupe beurteilen und nach GT 0 bis GT 5 beziehungsweise 5B bis 0B einstufen.

Lieferumfang

• 1x Gitterschnittprüfgerät CC 3000 mit beweglich gelagertem Schneidenkopf und automatischer Rückstellung
• 1x 3-in-1 Kombi-Rundschneidenmesser mit integrierten Schnittabständen 6 x 1 / 6 x 2 / 6 x 3 mm, vormontiert
• 1x Inbusschlüssel zum Fixieren und Weiterdrehen des Kombi-Rundschneidenmessers
• 1x Beleuchtete Lupe zur präzisen Schadensbildanalyse, inklusive 2 x AA-Batterie
• 1x Reinigungsbürste mit mittelharten Borsten
• 1x Bedienungsanleitung inklusive Gitterschnitt-Klassifizierungsmatrix
• 1x Robuster Transportkoffer

Technische Artikeldaten & Beschaffungshinweise

Ersatzteilversorgung & Zubehör: Das Mehrschneidenmesser Kombi 1/2/3 für CC 3000 sowie weitere Ersatz-Schneidenmesser und Zubehörteile für Gitterschnittprüfgeräte sind separat erhältlich, um einen dauerhaft zuverlässigen Einsatz in der Qualitätssicherung zu unterstützen.
