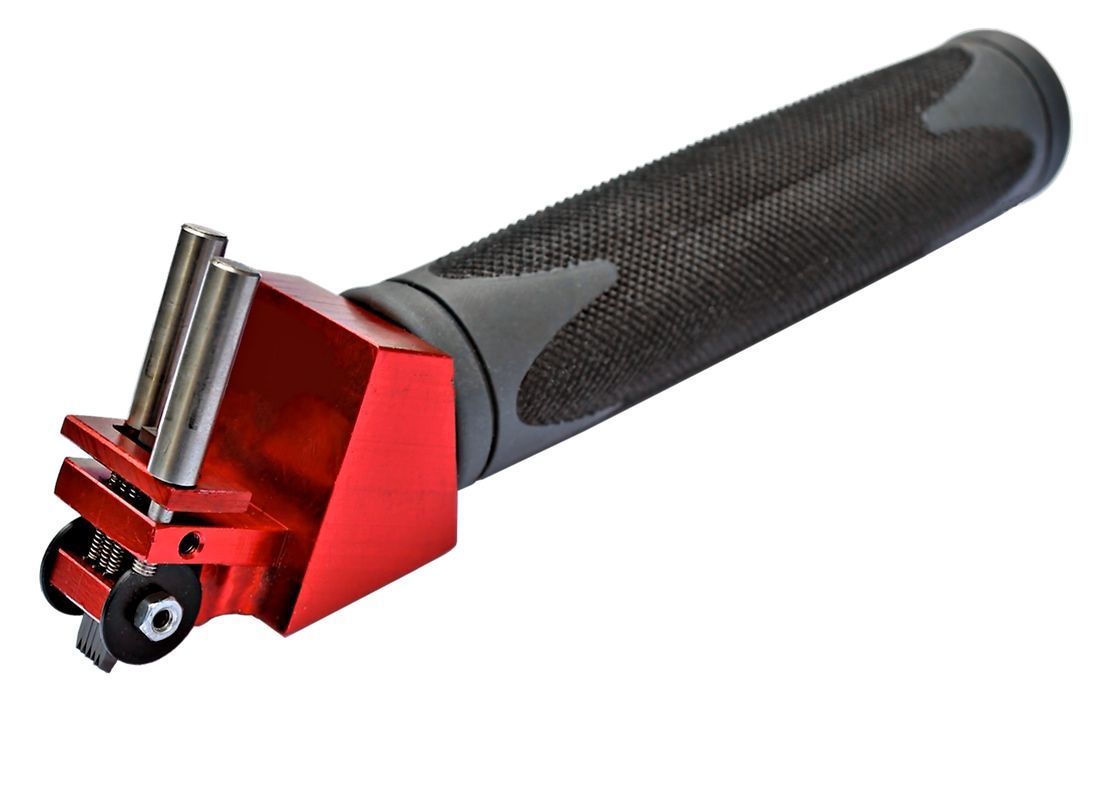

Gitterschnittgerät CC 5000 Schnittabstand 6 x 1,5 mm Angelehnt an DAIMLER DBL 5416 und -7384

Gitterschnittgerät CC 5000 – Spezial-Prüfgerät für gekrümmte Oberflächen (6 x 1,5 mm)

Die technologische Profilösung für Prüfungen nach Automobil-Werksnormen auf geometrisch anspruchsvollen Bauteilen. Ausgestattet mit einzeln gefederten Schneiden und beweglichem Schneidkopf für präzise Haftfestigkeitsprüfungen auf gewölbten, konvexen oder konkaven Oberflächen (Schnittabstand 6 x 1,5 mm – angelehnt an DAIMLER DBL 5416 und DBL 7384).

Das Gitterschnittgerät CC 5000 in der Spezialausführung 6 x 1,5 mm definiert die Haftungsprüfung auf Formteilen im Automotive-Sektor neu. Während starre Standardgeräte bei unebenen oder gekrümmten Substraten versagen, gleicht das CC 5000 geometrische Unregelmäßigkeiten spielend aus. Das mechanische Highlight sind die einzeln federgelagerten Schneiden: Jede der sechs Klingen arbeitet unabhängig gegen ein definiertes Federsystem. Zusammen mit den seitlichen, runden Führungsschneiden passt sich das System der Bauteilkontur perfekt an. Dadurch wird ein gleichmäßiger Anpressdruck über den gesamten Schnittverlauf garantiert – ideal für Interieur- und Exterieur-Bauteile im Automobilbereich sowie für kunststofftechnische Formteile.

Zusätzlich verfügt das CC 5000 über einen beweglich gelagerten Schneidkopf mit automatischer Rückstellfunktion. Diese hochentwickelte Aufhängung kompensiert das menschliche Verkanten beim manuellen Ziehen des Schnittrasters. Die Klingen verbleiben dadurch stets im exakt orthogonalen Winkel (90°) zur Oberfläche. Das Ergebnis ist eine unübertroffene Wiederholgenauigkeit und Audit-Sicherheit, da der Einfluss des jeweiligen Prüfers auf das Messergebnis effektiv minimiert wird.

Technische Kernvorteile des CC 5000 (6 x 1,5 mm)

• Spezialist für Automotive-Formteile: Ermöglicht reproduzierbare Gitterschnitte auf planen sowie leicht konvexen oder konkaven Oberflächen.
• Einzeln gefederte Klingen: Perfekter Lagen- und Konturenausgleich durch einstellbaren Federdruck direkt über den Klingen.
• Zentrale Druckanpassung: Über zwei Schraubstifte auf der Oberseite lässt sich der Federdruck schnell und reproduzierbar auf das jeweilige Substrat einstellen.
• Schichtdickenunabhängige Sonderprüfung: Speziell entwickelt für Prüfungen angelehnt an die anspruchsvollen Werksnormen DAIMLER DBL 5416 und DAIMLER DBL 7384(nicht vollumfänglich DBL-konform, jedoch prozessoptimiert angelehnt).
• Kosteneffizienter Einzelwechsel: Verschlissene Schneiden und Federn können bei Bedarf einzeln entnommen und kostengünstig ausgetauscht werden.

Spezifikationsmatrix & Normanwendung

Diese Spezialausführung ist exakt auf die anwendungsspezifische Bewertung im Automobil- und Zuliefererbereich abgestimmt:

Anwendungstechnischer Hinweis zur Praxis:
Halten Sie beim Prüfungsstart ausreichend Abstand zu Ecken, Kanten und Übergängen ein, um ein mechanisches Einhängen der Schneiden am Bauteilrand zu verhindern. Zur Werterhaltung und für dauerhaft reibungsfreie Audits wird nach der Reinigung mit Druckluft eine leichte Benetzung der Federmechanik mit einem harzfreien Öl auf PTFE-Basis empfohlen.
Bitte lesen Sie diesen hilfreichen Fachartikel: Wie funktionieren Gitterschnittprüfgeräte für die Gitterschnittprüfung nach DIN EN ISO 2409, ASTM D 3359 & DAIMLER DBL 5416 /7384?

Prüfungsablauf auf Formteilen (Kurzübersicht)

1. Fixierung: Den Prüfling stabil auf der mitgelieferten Antirutsch-Probenplatte fixieren, um Messfehler durch Verrutschen auszuschließen.
2. Schnittführung: Das Gerät am Handgriff aufsetzen, bis die seitlichen Führungsschneiden aufsitzen. Das Prüfgerät mit gleichmäßigem Druck ruckfrei über die Oberfläche ziehen. Vorgang im 90°-Winkel wiederholen.
3. Evaluierung: Die Schnittzone mit der normgerechten Bürste reinigen. Das Schnittgitter unter der beleuchteten Lupe analysieren und bewerten.

Lieferumfang (Einsatzbereites Profi-Set im Koffer)

Das CC 5000 wird als voll ausgestattetes Komplettsystem für den sofortigen Laboreinsatz geliefert:

• 1x Gitterschnittgerät CC 5000 mit beweglichem Schneidkopf
• 1x Schneidenmessersatz (Schnittabstand 6 x 1,5 mm, vormontiert)
• 1x Universal-Probenplatte mit Antirutsch-Gummierung zur sicheren Fixierung der Prüflinge
• 1x Inbusschlüssel für den schnellen und einfachen Schneidenwechsel
• 1x Beleuchtete Lupe zur präzisen visuellen Kennwert-Einstufung (inkl. 2 x AA Batterie)
• 1x Reinigungsbürste mit mittelharten Borsten nach Normvorgabe
• 1x Bedienungsanleitung inklusive Gitterschnitt-Klassifizierungsdiagramm
• 1x Robuster Transportkoffer für den sicheren Schutz aller Komponenten

Technische Artikeldaten & Beschaffungshinweise

• Artikel-Nummer: MTCC5000-6X1.5
• Zustand: Neuware

Erweiterungen & Ersatzteilversorgung: In unserem Shop finden Sie jederzeit passende Ersatz-Schneidenmesser und andere Ersatzteile für Gitterschnittprüfgeräte oder -Schneider. Für Standardprüfungen nach internationalen Normen ist das CC 5000 System zudem flexibel mit optional erhältlichen Schneidsätzen (z. B. 6 x 1 mm nach ISO oder 11 x 1 mm nach ASTM) nachrüstbar.
