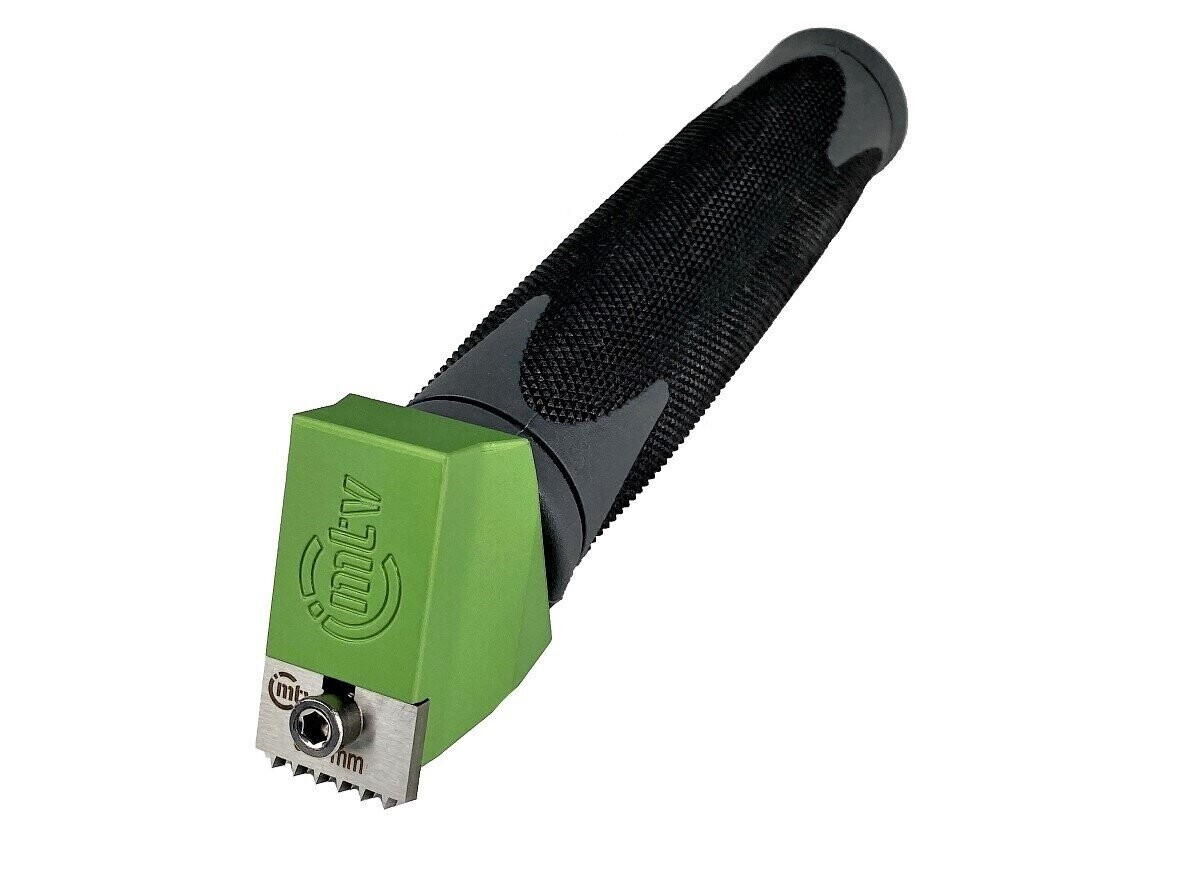

Gitterschnittgerät CC 1000, 11 x 1.5 mm DAIMLER DBL 5416, 7384

Gitterschnittgerät CC 1000

mit beweglich gelagertem Schneidenkopf und 11 x 1,5 mm Schnittabstand nach DAIMLER DBL 5416 und 7384

Das Gitterschnittgerät CC 1000 ist ein präzises Prüfwerkzeug zur Beurteilung der Haftung von Beschichtungen nach DAIMLER DBL 5416 und DBL 7384. Es wurde für den professionellen Einsatz in Labor, Qualitätssicherung, Produktion und Wareneingang entwickelt, wenn Beschichtungen schnell, reproduzierbar und nach werksspezifischen Prüfvorgaben bewertet werden sollen. Die Ausführung mit 11 x 1,5 mm ist für Anwendungen nach Daimler-Spezifikation ausgelegt und ermöglicht eine standardisierte Durchführung der Gitterschnittprüfung.

Die Gitterschnittprüfung dient der Beurteilung, wie widerstandsfähig eine Beschichtung gegenüber Ablösung vom Untergrund ist. Sie ist ausdrücklich nicht als quantitative Messmethode der Haftfestigkeit zu verstehen, sondern als praxisgerechtes Verfahren zur standardisierten Bewertung des Beschichtungsverhaltens. Gerade in der industriellen Oberflächenprüfung ist das CC 1000 damit ein bewährtes Werkzeug für eine schnelle und nachvollziehbare Qualitätsbewertung.

Der beweglich gelagerte Schneidenkopf unterstützt eine gleichmäßige Führung bei der Anwendung und hilft dabei, Bedienfehler zu reduzieren. In der Praxis trägt das zu reproduzierbaren Ergebnissen bei und erleichtert die standardisierte Durchführung der Prüfung. Das Ergebnis ist ein handliches, robustes und praxistaugliches Prüfgerät für die tägliche Qualitätsarbeit.

Technische Vorteile für die Qualitätssicherung

• Geeignet für Gitterschnittprüfungen nach DAIMLER DBL 5416 und DBL 7384.
• 11 x 1,5 mm Schnittabstand entsprechend den werksspezifischen Prüfvorgaben.
• Schichtdickenunabhängige Ausführung gemäß der angegebenen Daimler-Spezifikation.
• Beweglich gelagerter Schneidenkopf zur Unterstützung einer gleichmäßigen Schnittführung.
• Praxisgerechte Lösung für Labor, Produktion, Wareneingang und Qualitätssicherung.
• Robuste Ausführung für den regelmäßigen industriellen Einsatz.

Spezifikationsmatrix nach DAIMLER DBL 5416 und 7384

Anwendung und Bewertung

Bei der Prüfung wird ein definiertes Gitternetz in die Beschichtung eingebracht, um das Verhalten der Beschichtung unter normierten Bedingungen beurteilen zu können. Nach der Reinigung der Prüffläche erfolgt die Bewertung gemäß den jeweils anzuwendenden Prüfvorgaben. Das Verfahren dient der standardisierten Beurteilung der Haftungseigenschaften im Rahmen werksspezifischer Qualitätsanforderungen.

Die Ausführung mit 11 x 1,5 mm ist speziell auf Anwendungen nach DAIMLER DBL 5416 und DBL 7384 abgestimmt. Dadurch eignet sich das Gerät insbesondere für Prüfaufgaben in der automobilen Beschichtungs- und Zulieferindustrie, in denen definierte Herstellervorgaben einzuhalten sind.

Wenn Sie die Prüfmethode im Detail nachvollziehen möchten, finden Sie weiterführende Informationen zur Gitterschnittprüfung, zu Schichtdickenbereichen, Bewertungsstufen und normativen Grundlagen auf unserer Informationsseite Gitterschnitt DIN EN ISO 2409 zur Schätzung der Haftfestigkeit.

Prüfungsablauf nach DAIMLER DBL 5416 und 7384

1. Mit dem Gitterschnittgerät werden parallele Schnitte mit 1,5 mm Abstand bis auf den Untergrund ausgeführt.
2. Anschließend werden rechtwinklig dazu weitere Schnitte eingebracht, sodass ein gleichmäßiges Prüfraster entsteht.
3. Die Prüffläche wird gereinigt und anschließend gemäß den anzuwendenden Prüfvorgaben visuell bewertet.

Typische Einsatzbereiche

Lieferumfang

• 1x Gitterschnittprüfgerät CC 1000 mit beweglich gelagertem Schneidenkopf
• 1x Schneidenmesser 11 x 1,5 mm, vormontiert
• 1x Inbusschlüssel für den Klingenwechsel
• 1x Beleuchtete Lupe inklusive Batterien
• 1x Reinigungsbürste
• 1x Bedienungsanleitung inklusive Klassifizierungsdiagramm
• 1x Transportkoffer

Technische Daten

Zubehör und Optionen

Ersatzschneiden und weiteres Zubehör sind separat erhältlich. Je nach Prüfvorgabe und Anwendungsbereich stehen passende Ausführungen für weitere Gitterschnittprüfungen zur Verfügung.

Ersatzteilversorgung: Ersatz-Schneidenmesser (11 x 1,5 mm) sowie alternative Klingenabstände (6 x 1 mm, 6 x 2 mm, 6 x 3 mm nach ISO und 11 x 1,0 mm nach ASTM) sind lieferbar, um Stillstandszeiten in Ihrer Qualitätssicherung zu vermeiden.
