Gitterschnittgerät CC 1000, 6 x 2 mm, für DIN EN ISO 2409, ASTM D 3359

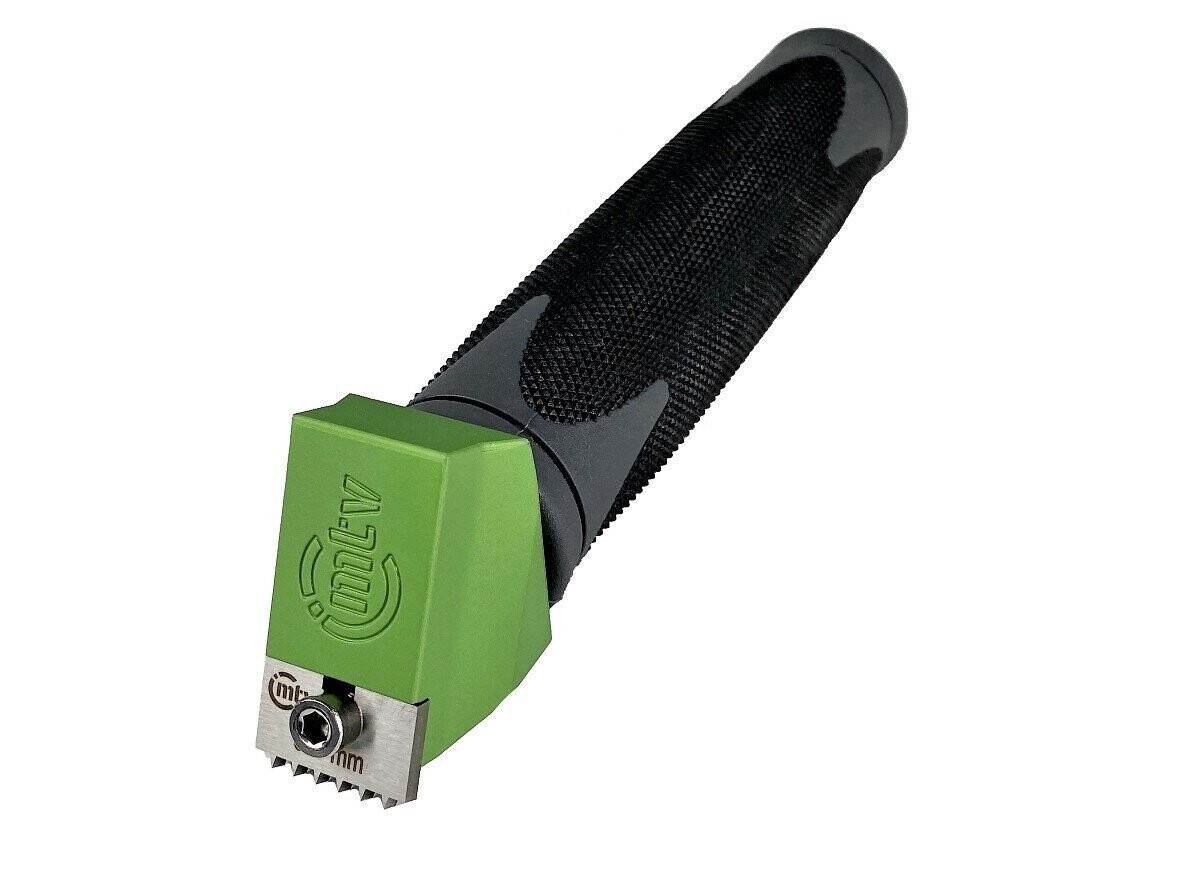

Gitterschnittgerät CC 1000

mit beweglichem Schneidkopf und 6 x 2 mm Schnittabstand nach DIN EN ISO 2409 und ASTM D3359

Das Gitterschnittgerät CC 1000 ist ein präzises Prüfwerkzeug zur normgerechten Beurteilung der Haftung von Beschichtungen nach DIN EN ISO 2409 und ASTM D3359. Es ist für den professionellen Einsatz in Labor, Qualitätssicherung, Produktion und Wareneingang entwickelt, wenn Beschichtungen schnell, reproduzierbar und nach einem etablierten Standard bewertet werden sollen. Der 2-mm-Schnittabstand ist für Beschichtungen von 61 bis 120 µm auf harten und weichen Untergründen ausgelegt und unterstützt eine saubere, gleichmäßige Schnittführung.

Die Gitterschnittprüfung dient der Abschätzung der Widerstandsfähigkeit einer Beschichtung gegen Trennung vom Substrat. Sie ist ausdrücklich nicht als quantitative Messmethode der Haftfestigkeit zu verstehen; wenn eine echte Haftfestigkeitsmessung erforderlich ist, kommt das Pull-off-Verfahren nach DIN EN ISO 4624 zum Einsatz. Gerade in der industriellen Oberflächenprüfung ist das CC 1000 damit ein bewährtes Werkzeug für eine schnelle und nachvollziehbare Bewertung von Beschichtungssystemen.

Der beweglich gelagerte Schneidenkopf unterstützt eine gleichmäßige Führung bei der Anwendung und hilft dabei, Lageveränderungen der Hand nicht auf die Schneide zu übertragen. In der Praxis trägt das zu reproduzierbaren Ergebnissen bei und erleichtert die standardisierte Durchführung der Prüfung. Das Ergebnis ist ein handliches, robustes und praxistaugliches Prüfgerät für die tägliche Qualitätsarbeit.

Technische Vorteile für die Qualitätssicherung

• Geeignet für die Gitterschnittprüfung nach DIN EN ISO 2409 und ASTM D3359.
• 6 x 2 mm Schnittabstand für Beschichtungen von 61 bis 120 µm.
• Beweglich gelagerter Schneidenkopf zur Unterstützung einer gleichmäßigen Schnittführung.
• Praxisgerechte Lösung für Labor, Produktion, Wareneingang und Qualitätssicherung.
• Reproduzierbare visuelle Beurteilung der Haftung von Beschichtungen.
• Robuste Ausführung für den regelmäßigen industriellen Einsatz.

Spezifikationsmatrix nach DIN EN ISO 2409 / ASTM D3359

Anwendung und Bewertung

Das Prüfgerät wird für die Ausführung zweier rechtwinklig zueinander angelegter Schnittrichtungen eingesetzt, sodass ein normiertes Gitternetz entsteht. Nach dem Schneiden wird die Prüfzone gemäß Norm gereinigt und anschließend visuell bewertet. Die Einstufung erfolgt nach den Gitterschnittkennwerten GT 0 bis GT 5; bei ASTM D3359 erfolgt die Bewertung entsprechend der dort vorgesehenen Klassifizierung.

Für Beschichtungen von 61 bis 120 µm ist der 2-mm-Rasterabstand die passende Wahl. Bei abweichenden Schichtdicken oder Anforderungen sind die jeweils passenden Schnittabstände der Norm zu beachten; das Gerät ist daher gezielt für den klar definierten Einsatzbereich nach DIN EN ISO 2409 und ASTM D3359 ausgelegt.

Prüfungsablauf nach DIN EN ISO 2409 / ASTM D3359

1. Mit dem Gitterschnittgerät werden zwei rechtwinklig zueinander verlaufende Schnittrichtungen bis auf den Untergrund ausgeführt.
2. Die Schnitte werden mit einer weichen Bürste von losen Beschichtungspartikeln gereinigt.
3. Die Prüffläche wird anschließend visuell beurteilt und nach dem jeweiligen Normverfahren bewertet.

Wenn Sie die Prüfmethode exakt nachvollziehen möchten, finden Sie weiterführende Informationen zur Gitterschnittprüfung, zu Schichtdickenbereichen, Bewertungsstufen und normativen Grundlagen auf unserer Informationsseite Gitterschnitt DIN EN ISO 2409 zur Schätzung der Haftfestigkeit.

Typische Einsatzbereiche

Lieferumfang

• 1x Gitterschnittprüfgerät CC 1000 mit beweglich gelagertem Schneidenkopf
• 1x Mehrschneidenmesser 6 x 2 mm, vormontiert
• 1x Inbusschlüssel für den Klingenwechsel
• 1x Reinigungsbürste
• 1x Bedienungsanleitung
• 1x Transportkoffer

Technische Daten

Zubehör und Optionen

Ersatzmesser und weitere Schnittabstände sind separat erhältlich. Je nach Anwendungsfall stehen passende Schneiden für andere Schichtdicken und Untergründe zur Verfügung.

Ersatzteilversorgung: Ersatzmesser (6 x 1 mm) sowie alternative Klingenabstände (6 x 2 mm für 61-120 µm, 6 x 3 mm für 121-250 µm und 11 x 1 mm für ASTM D3359) sind lieferbar, um Stillstandszeiten in Ihrer Qualitätssicherung möglichst zu vermeiden.
