Gitterschnittgerät CC 1000 Schnittabstand 11 x 1.0 mm, entspricht ASTM D 3359
Art.-Nr. MTCC1000-1.0
€249.00
zzgl. Versand
Produktbeschreibung
Gewicht:0.70 kg

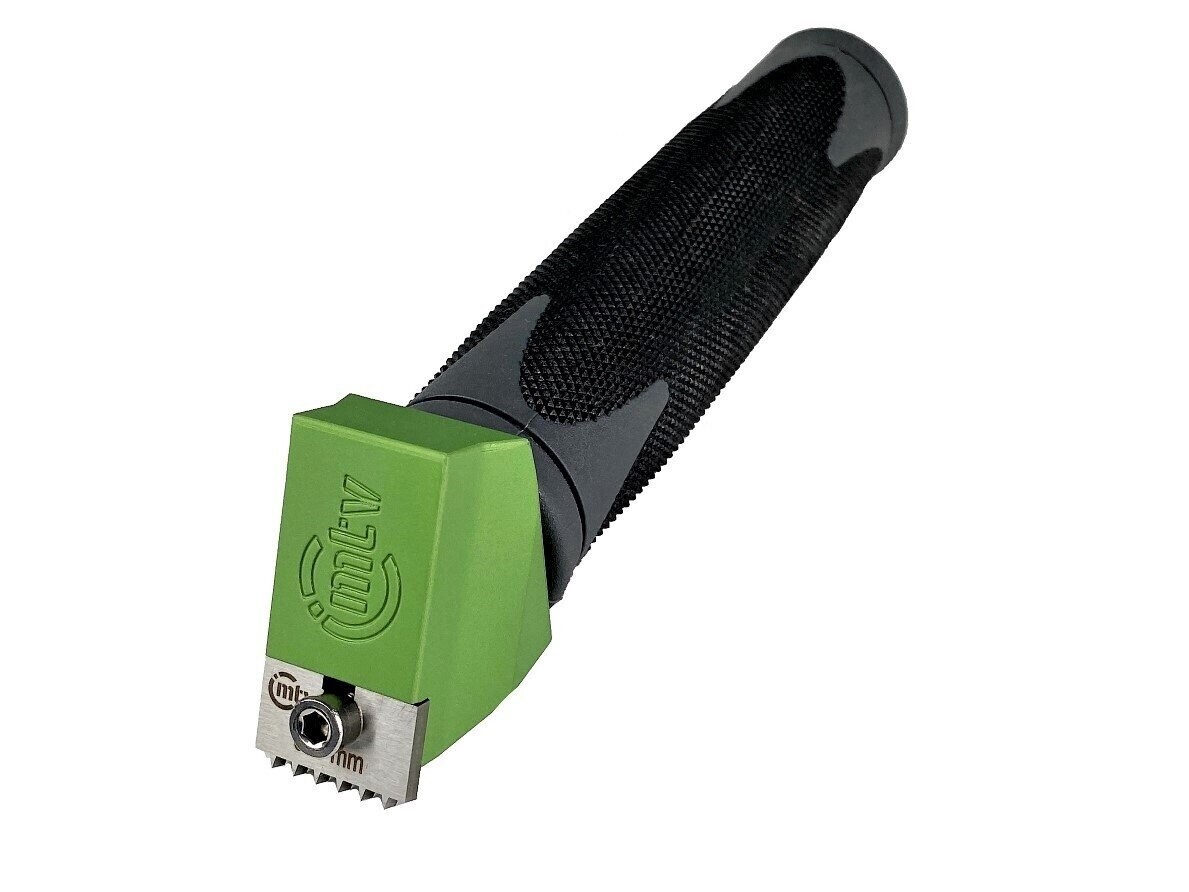

Gitterschnittgerät CC 1000
mit beweglichem Schneidkopf und 11 x 1,0 mm Schnittabstand nach ASTM D3359
Das Gitterschnittgerät CC 1000 in der Ausführung mit 11 x 1,0 mm Schnittabstand ist für die normgerechte Prüfung der Beschichtungshaftung nach ASTM D3359 ausgelegt. Die Ausführung eignet sich für Beschichtungen mit einer Schichtdicke von 0 bis 50 µm und unterstützt eine reproduzierbare Gitterschnittprüfung im industriellen und laborseitigen Einsatz.
Die Gitterschnittprüfung dient der Beurteilung der Widerstandsfähigkeit einer Beschichtung gegen die Trennung vom Substrat. Sie liefert eine standardisierte visuelle Einschätzung der Haftung, ersetzt jedoch keine quantitative Haftfestigkeitsmessung. Für präzise Haftfestigkeitsprüfungen ist ein anderes Prüfverfahren heranzuziehen.
Der beweglich gelagerte Schneidenkopf sorgt für eine gleichmäßigere Führung und unterstützt eine konstante Druckverteilung beim Prüfvorgang. Dadurch lässt sich das Messer präzise über die Oberfläche führen, ohne dass seitliche Handbewegungen die Schnittführung unnötig beeinflussen. Die robuste Ausführung und der ergonomische Griff machen das Gerät zu einem praxistauglichen Werkzeug für wiederkehrende Prüfaufgaben.
Technische Vorteile für die Qualitätssicherung
Geeignet für die Gitterschnittprüfung nach ASTM D3359.
11 x 1,0 mm Schnittabstand für Beschichtungen von 0 bis 50 µm.
Beweglich gelagerter Schneidenkopf für eine gleichmäßige Schnittführung.
Ergonomischer Griff mit rutschfestem Halt.
Praktische Komplettausstattung für den direkten Einsatz.
Robuste Ausführung mit gehärteter Schneide für hohe Standzeit.
Spezifikationsmatrix nach ASTM D3359
Prüfparameter
Spezifikation
Norm
ASTM D3359
Prüfverfahren
Gitterschnittprüfung zur Beurteilung der Haftung von Beschichtungen
Empfohlener Schnittabstand
11 x 1,0 mm
Schichtdicke
0 bis 50 µm
Schneide
1 Schneidenkante
Geeignete Untergründe
Prüfplatten und beschichtete Substrate im ASTM-Einsatzbereich
Das Prüfgerät wird für die Ausführung der Gitterschnittprüfung mit einem Raster von 11 x 1,0 mm verwendet. Die Schnitte werden bis auf den Untergrund geführt und anschließend gemäß ASTM D3359 bewertet. Die beigefügte Klassifizierungshilfe erleichtert die nachvollziehbare Einstufung des Prüfbilds.
Für Beschichtungen im Bereich von 0 bis 50 µm ist diese Ausführung die passende Wahl. Der 11-fache Schnittabstand in Kombination mit der 1,0-mm-Geometrie ermöglicht eine saubere Prüfstruktur für die ASTM-konforme Bewertung von Haftungseigenschaften.
Prüfungsablauf nach ASTM D3359
Mit dem Gitterschnittgerät werden die Schnitte in der vorgegebenen Geometrie ausgeführt.
Lose Partikel werden mit der beiliegenden Bürste entfernt.
Die Prüffläche wird mit der mitgelieferten Lupe und der Klassifizierungsübersicht bewertet.
Das passende Zubehör und die im Lieferumfang enthaltenen Hilfsmittel unterstützen eine direkte und normnahe Anwendung ohne zusätzliche Vorbereitung. Dadurch lässt sich die Prüfung in Werkstatt, Labor oder Produktion effizient durchführen.
Bedienungsanleitung des CC 1000 mit Informationen zur Anwendung, zum Schneidenwechsel, zu den Schnittabständen 6 x 1 mm, 6 x 2 mm, 6 x 3 mm, 11 x 1,0 mm und 11 x 1,5 mm sowie zur normgerechten Durchführung nach DIN EN ISO 2409 und ASTM D3359.
