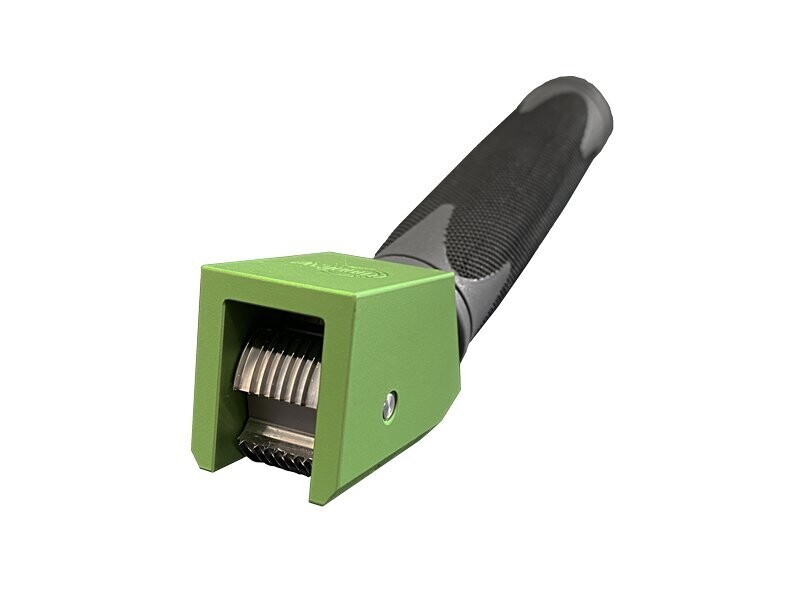

Gitterschnittgerät CC 3000, 11 x 1,0 mm nach ASTM D 3359

Gitterschnittgerät CC 3000

für die Gitterschnittprüfung nach ASTM D3359, 11 x 1,0 mm

Das Gitterschnittgerät CC 3000 in der Ausführung 11 x 1,0 mm wurde für Gitterschnittprüfungen nach ASTM D3359 entwickelt. Es eignet sich für Anwendungen, bei denen eine standardisierte Beurteilung des Haftverhaltens von Beschichtungen auf harten Untergründen erforderlich ist. Der horizontal bewegliche Schneidkopf unterstützt reproduzierbare Schnitte und kann dazu beitragen, Einflüsse durch einseitigen Druck oder Lageveränderungen der Hand bei der Schnittführung zu reduzieren.

Nach Bedienungsanleitung ist die Ausführung 11 x 1,0 mm für Schichtdicken von 0 bis 50 µm beziehungsweise 0 bis 2.0 mils vorgesehen. Die Gitterschnittprüfung erlaubt eine Einschätzung des Widerstands einer Beschichtung gegen die Trennung vom Substrat, ist jedoch nicht zur präzisen Messung der Haftfestigkeit bestimmt.

Das CC 3000 arbeitet mit einem Mehrschneidenmesser gemäß Ausführung und verfügt über eine automatische Rückstellfunktion. In Verbindung mit dem beweglichen Schneidkopf entsteht eine praxistaugliche Lösung für Prüfungen im Labor, in der Qualitätssicherung, im Wareneingang und in der Produktion.

Technische Vorteile für die Qualitätssicherung

• Geeignet für Gitterschnittprüfungen nach ASTM D3359.
• 11 x 1,0 mm Schnittabstand für Schichtdicken von 0 bis 50 µm beziehungsweise 0 bis 2.0 mils.
• Horizontal beweglicher Schneidkopf zur Unterstützung reproduzierbarer Schnitte.
• Automatische Rückstellfunktion für eine kontrollierte Handhabung während der Prüfung.
• Mehrschneidenmesser gemäß Ausführung für die normgerechte Erzeugung eines definierten Prüfrasters.
• Geeignet für standardisierte Prüfungen in Labor, Qualitätssicherung, Wareneingang und Produktion.

Spezifikationsmatrix

Anwendung und Bewertung

Bei Gitterschnittprüfungen nach ASTM D3359 werden lose Partikel zunächst mit einer weichen Bürste entfernt. Nur für harte Untergründe wird zusätzlich Klebeband angewendet; die Bedienungsanleitung beschreibt hierfür das Abrollen, Aufkleben, Andrücken und Abziehen unter definierten Bedingungen. Anschließend erfolgt die Bewertung mit Hilfe einer Lupe anhand des Klassifizierungsdiagramms.

Abweichungen im Prüfungsvorgang müssen dokumentiert werden. Das Gerät ist stets am Griff zu führen; der Schneidkopf sollte frei beweglich sein, und das Gerät wird immer gezogen, nicht gestoßen.

Prüfungsablauf

1. Prüffläche vorbereiten und das Gitterschnittprüfgerät ausschließlich am Griff führen.
2. Den frei beweglichen Schneidkopf ohne zusätzlichen Druck führen und zwei Schnitte über Kreuz im 90°-Winkel bis zum Untergrund ausführen.
3. Lose Partikel mit weicher Bürste entfernen, bei harten Untergründen zusätzlich Klebeband anwenden und den Gitterschnitt anhand des Klassifizierungsdiagramms bewerten.

Typische Einsatzbereiche

Lieferumfang

• 1x Gitterschnitt-Prüfer mit horizontal beweglichem Schneidkopf und Mehrschneidenmesser gemäß Ausführung
• 1x Inbusschlüssel
• 1x Beleuchtete Lupe, dreifach, inklusive Batterien
• 1x Mittelharte Bürste
• 1x Koffer

Technische Daten

Zubehör und Optionen

Optional erhältlich sind Mehrschneidenmesser mit 8 Schneiden in 1 mm, 2 mm und 3 mm Abstand, das Mehrschneidenmesser CC 3006-E123 mit 6 Schneiden und 1/2/3 mm Abstand, Mehrschneidenmesser mit 11 Schneiden in 1,0 mm und 1,5 mm Abstand, Klebeband nach ISO 2409 sowie ein Hersteller-Prüfzertifikat für Mehrschneidenmesser.
