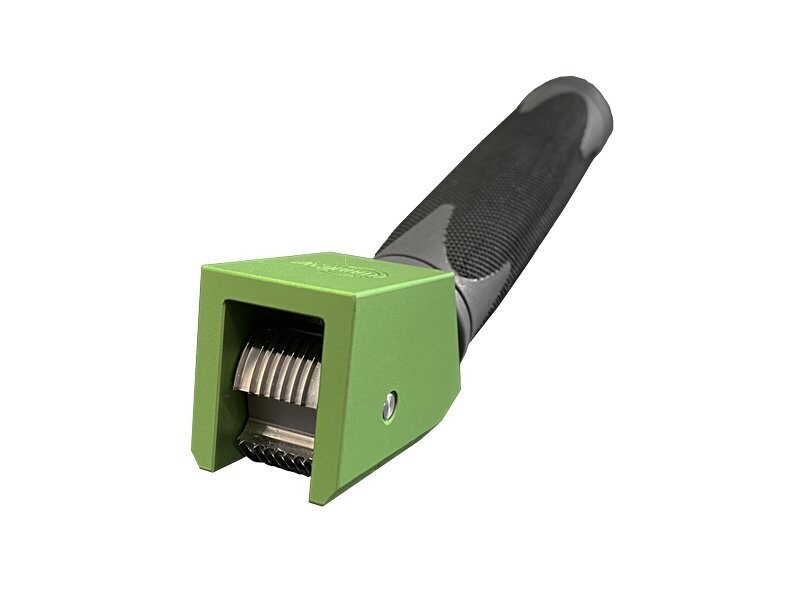

Gitterschnittgerät CC 3000, 11 x 1,5 mm nach DAIMLER DBL 5416 und 7384

Gitterschnittgerät CC 3000

für die Gitterschnittprüfung nach DAIMLER DBL 5416 und 7384, 11 x 1,5 mm

Das Gitterschnittgerät CC 3000 in der Ausführung 11 x 1,5 mm wurde für Gitterschnittprüfungen nach DAIMLER DBL 5416 und 7384 entwickelt. Es eignet sich für Anwendungen, bei denen eine standardisierte Beurteilung des Haftverhaltens von Beschichtungen auf harten Untergründen erforderlich ist. Der horizontal bewegliche Schneidkopf unterstützt reproduzierbare Schnitte und kann dazu beitragen, Einflüsse durch einseitigen Druck oder Lageveränderungen der Hand bei der Schnittführung zu reduzieren.

Die technische Tabelle der Bedienungsanleitung ordnet diese Ausführung den Normen DAIMLER DBL 5416 und 7384 zu; sie nennt 11 Schneiden und 1,5 mm Schneidabstand. Die Gitterschnittprüfung dient der Einschätzung des Haftverhaltens von Beschichtungen und nicht der präzisen Messung der Haftfestigkeit.

Das CC 3000 arbeitet mit einem Mehrschneidenmesser gemäß Ausführung und verfügt über eine automatische Rückstellfunktion. In Verbindung mit dem beweglichen Schneidkopf entsteht eine praxistaugliche Lösung für Prüfungen im Labor, in der Qualitätssicherung, im Wareneingang und in der Produktion.

Technische Vorteile für die Qualitätssicherung

• Geeignet für Gitterschnittprüfungen nach DAIMLER DBL 5416 und 7384.
• 11 Schneiden mit 1,5 mm Schneidabstand gemäß Ausführung.
• Horizontal beweglicher Schneidkopf zur Unterstützung reproduzierbarer Schnitte.
• Automatische Rückstellfunktion für eine kontrollierte Handhabung während der Prüfung.
• Mehrschneidenmesser gemäß Ausführung für die normgerechte Erzeugung eines definierten Prüfrasters.
• Geeignet für standardisierte Prüfungen in Labor, Qualitätssicherung, Wareneingang und Produktion.

Spezifikationsmatrix

Anwendung und Bewertung

Die Bedienungsanleitung beschreibt das CC 3000 allgemein als Gitterschnittprüfgerät mit horizontal beweglichem Schneidkopf und verweist auf die normgerechte Durchführung der Prüfung mit Mehrschneidenmesser. Das Gerät wird ausschließlich am Griff geführt; zusätzlicher Druck auf den Schneidkopf ist während der Prüfung zu vermeiden. Die Bewertung des Schnittbilds erfolgt anhand des Klassifizierungsdiagramms beziehungsweise der jeweils anzuwendenden Prüfvorgabe.

Da die Bedienungsanleitung für diese Variante in der technischen Tabelle Norm, Schneidenzahl und Schneidabstand nennt, sollte die genaue Prüf- und Bewertungsvorschrift zusätzlich mit der jeweils anzuwendenden Werksspezifikation abgeglichen werden.

Prüfungsablauf

1. Prüffläche vorbereiten und das Gitterschnittprüfgerät ausschließlich am Griff führen.
2. Den frei beweglichen Schneidkopf ohne zusätzlichen Druck führen und den Gitterschnitt gemäß anzuwendender Prüfvorgabe ausführen.
3. Lose Partikel entfernen und das Schnittbild entsprechend der jeweiligen Prüfvorgabe bewerten und dokumentieren.

Typische Einsatzbereiche

Lieferumfang

• 1x Gitterschnitt-Prüfer mit horizontal beweglichem Schneidkopf und Mehrschneidenmesser gemäß Ausführung
• 1x Inbusschlüssel
• 1x Beleuchtete Lupe, dreifach, inklusive Batterien
• 1x Mittelharte Bürste
• 1x Koffer

Technische Daten

Zubehör und Optionen

Optional erhältlich sind Mehrschneidenmesser mit 8 Schneiden in 1 mm, 2 mm und 3 mm Abstand, das Mehrschneidenmesser CC 3006-E123 mit 6 Schneiden und 1/2/3 mm Abstand, Mehrschneidenmesser mit 11 Schneiden in 1,0 mm und 1,5 mm Abstand, Klebeband nach ISO 2409 sowie ein Hersteller-Prüfzertifikat für Mehrschneidenmesser.
