Gitterschnittgerät CC 3000, 6 x 1 mm nach DIN EN ISO 2409

Gitterschnittgerät CC 3000

für die Gitterschnittprüfung nach DIN EN ISO 2409, 6 x 1 mm

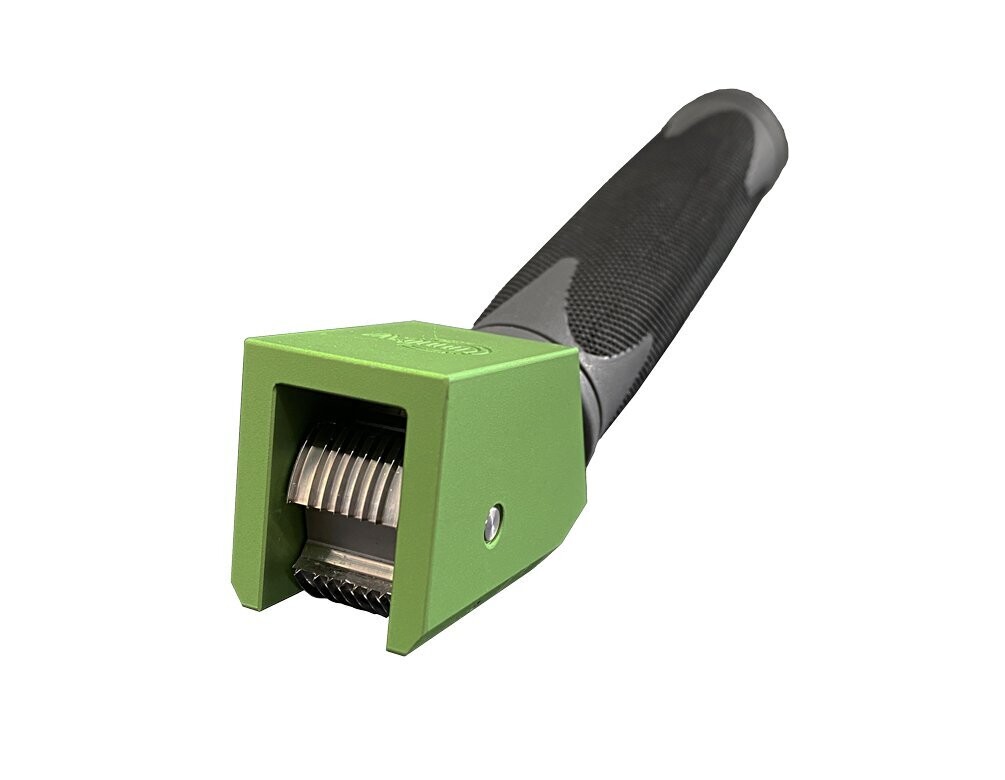

Das Gitterschnittgerät CC 3000 in der Ausführung 6 x 1 mm wurde für Gitterschnittprüfungen nach DIN EN ISO 2409 entwickelt. Es eignet sich für Anwendungen, bei denen eine standardisierte Beurteilung des Haftverhaltens von Beschichtungen auf harten Untergründen erforderlich ist. Der horizontal bewegliche Schneidkopf unterstützt reproduzierbare Schnitte und kann dazu beitragen, Einflüsse durch einseitigen Druck oder Lageveränderungen der Hand bei der Schnittführung zu reduzieren.

Die Ausführung mit 6 x 1 mm Schnittabstand ist nach Bedienungsanleitung für Beschichtungen von 0 bis 60 µm auf harten Untergründen vorgesehen. Die Gitterschnittprüfung erlaubt eine Einschätzung des Widerstands einer Beschichtung gegen die Trennung vom Substrat, ist jedoch nicht zur präzisen Messung der Haftfestigkeit bestimmt. Für quantitative Haftfestigkeitsmessungen ist die ISO 4624 heranzuziehen.

Das CC 3000 arbeitet mit einem Mehrschneidenmesser gemäß Ausführung und verfügt über eine automatische Rückstellfunktion. In Verbindung mit dem beweglichen Schneidkopf entsteht eine praxistaugliche Lösung für Prüfungen im Labor, in der Qualitätssicherung, im Wareneingang und in der Produktion.

Technische Vorteile für die Qualitätssicherung

• Geeignet für Gitterschnittprüfungen nach DIN EN ISO 2409.
• 6 x 1 mm Schnittabstand für Beschichtungen von 0 bis 60 µm auf harten Untergründen.
• Horizontal beweglicher Schneidkopf zur Unterstützung reproduzierbarer Schnitte.
• Automatische Rückstellfunktion für eine kontrollierte Handhabung während der Prüfung.
• Mehrschneidenmesser gemäß Ausführung für die normgerechte Erzeugung eines definierten Prüfrasters.
• Geeignet für standardisierte Prüfungen in Labor, Qualitätssicherung, Wareneingang und Produktion.

Spezifikationsmatrix

Anwendung und Bewertung

Bei der Gitterschnittprüfung werden zwei Schnitte über Kreuz im 90°-Winkel bis zum Untergrund durchgeführt, sodass ein Gitter entsteht. Anschließend werden lose Partikel mit einem geeigneten Verfahren entfernt; in der DIN EN ISO 2409 werden hierfür beispielhaft Bürste, Klebeband oder Druckluft beziehungsweise Stickstoff genannt. Danach wird der Gitterschnitt anhand des Klassifizierungsdiagramms bewertet.

Die Bedienungsanleitung fordert für Prüfungen nach DIN EN ISO 2409, dass die Prüfung an mindestens drei Stellen erfolgt. Abweichungen im Prüfungsvorgang sind zu dokumentieren und in den Prüfbericht aufzunehmen.

Prüfungsablauf

1. Prüffläche vorbereiten und das Gitterschnittprüfgerät ausschließlich am Griff führen.
2. Den frei beweglichen Schneidkopf ohne zusätzlichen Druck führen und das Gerät immer ziehen, nicht stoßen.
3. Zwei Schnitte über Kreuz im 90°-Winkel bis zum Untergrund ausführen, lose Partikel entfernen und den Gitterschnitt anhand des Klassifizierungsdiagramms bewerten.

Typische Einsatzbereiche

Lieferumfang

• 1x Gitterschnitt-Prüfer mit horizontal beweglichem Schneidkopf und Mehrschneidenmesser gemäß Ausführung
• 1x Inbusschlüssel
• 1x Beleuchtete Lupe, dreifach, inklusive Batterien
• 1x Mittelharte Bürste
• 1x Koffer

Technische Daten

Zubehör und Optionen

Optional erhältlich sind Mehrschneidenmesser mit 8 Schneiden in 1 mm, 2 mm und 3 mm Abstand, das Mehrschneidenmesser CC 3006-E123 mit 6 Schneiden und 1/2/3 mm Abstand, Mehrschneidenmesser mit 11 Schneiden in 1,0 mm und 1,5 mm Abstand, Klebeband nach ISO 2409 sowie ein Hersteller-Prüfzertifikat für Mehrschneidenmesser.
