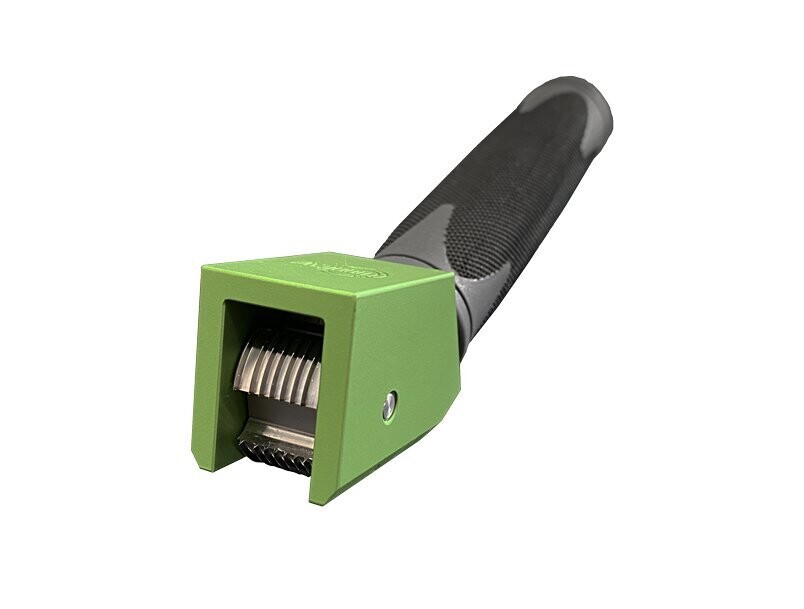

Gitterschnittgerät CC 3000, 6 x 2 mm, nach DIN EN ISO 2409 und ASTM D 3359

Gitterschnittgerät CC 3000

für die Gitterschnittprüfung nach DIN EN ISO 2409 und ASTM D3359, 6 x 2 mm

Das Gitterschnittgerät CC 3000 in der Ausführung 6 x 2 mm wurde für Gitterschnittprüfungen nach DIN EN ISO 2409 und ASTM D3359 entwickelt. Es eignet sich für Anwendungen, bei denen eine standardisierte Beurteilung des Haftverhaltens von Beschichtungen auf harten oder weichen Untergründen erforderlich ist. Der horizontal bewegliche Schneidkopf unterstützt reproduzierbare Schnitte und kann dazu beitragen, Einflüsse durch einseitigen Druck oder Lageveränderungen der Hand bei der Schnittführung zu reduzieren.

Nach Bedienungsanleitung ist die Ausführung 6 x 2 mm für Beschichtungen von 0 bis 60 µm auf weichen Untergründen sowie für Beschichtungen über 60 bis 120 µm auf harten und weichen Untergründen nach DIN EN ISO 2409 vorgesehen. Nach ASTM D3359 ist sie für Schichtdicken von 50 bis 125 µm vorgesehen. Die Gitterschnittprüfung dient der Einschätzung des Haftverhaltens einer Beschichtung, nicht der präzisen Messung der Haftfestigkeit.

Das CC 3000 arbeitet mit einem Mehrschneidenmesser gemäß Ausführung und verfügt über eine automatische Rückstellfunktion. In Verbindung mit dem beweglichen Schneidkopf entsteht eine praxistaugliche Lösung für Prüfungen im Labor, in der Qualitätssicherung, im Wareneingang und in der Produktion.

Technische Vorteile für die Qualitätssicherung

• Geeignet für Gitterschnittprüfungen nach DIN EN ISO 2409 und ASTM D3359.
• 6 x 2 mm Schnittabstand für definierte Schichtdickenbereiche nach DIN und ASTM.
• Horizontal beweglicher Schneidkopf zur Unterstützung reproduzierbarer Schnitte.
• Automatische Rückstellfunktion für eine kontrollierte Handhabung während der Prüfung.
• Mehrschneidenmesser gemäß Ausführung für die normgerechte Erzeugung eines definierten Prüfrasters.
• Geeignet für standardisierte Prüfungen in Labor, Qualitätssicherung, Wareneingang und Produktion.

Spezifikationsmatrix

Anwendung und Bewertung

Bei Gitterschnittprüfungen nach DIN EN ISO 2409 werden lose Partikel nach dem Gitterschnitt mit einem geeigneten Verfahren entfernt; beispielhaft nennt die Norm Bürste, Klebeband oder Druckluft beziehungsweise Stickstoff. Bei Prüfungen nach ASTM D3359 werden lose Partikel mit einer weichen Bürste entfernt; nur für harte Untergründe wird zusätzlich Klebeband angewendet. Danach erfolgt die Bewertung anhand des Klassifizierungsdiagramms.

Für ASTM-Prüfungen beschreibt die Bedienungsanleitung zusätzlich das Anbringen und Abziehen des Klebebands unter definierten Bedingungen. Abweichungen im Prüfungsvorgang sind zu dokumentieren.

Prüfungsablauf

1. Prüffläche vorbereiten und das Gitterschnittprüfgerät ausschließlich am Griff führen.
2. Den frei beweglichen Schneidkopf ohne zusätzlichen Druck führen und das Gerät immer ziehen, nicht stoßen.
3. Zwei Schnitte über Kreuz im 90°-Winkel bis zum Untergrund ausführen, lose Partikel normgerecht entfernen und den Gitterschnitt anhand des Klassifizierungsdiagramms bewerten.

Typische Einsatzbereiche

Lieferumfang

• 1x Gitterschnitt-Prüfer mit horizontal beweglichem Schneidkopf und Mehrschneidenmesser gemäß Ausführung
• 1x Inbusschlüssel
• 1x Beleuchtete Lupe, dreifach, inklusive Batterien
• 1x Mittelharte Bürste
• 1x Koffer

Technische Daten

Zubehör und Optionen

Optional erhältlich sind Mehrschneidenmesser mit 8 Schneiden in 1 mm, 2 mm und 3 mm Abstand, das Mehrschneidenmesser CC 3006-E123 mit 6 Schneiden und 1/2/3 mm Abstand, Mehrschneidenmesser mit 11 Schneiden in 1,0 mm und 1,5 mm Abstand, Klebeband nach ISO 2409 sowie ein Hersteller-Prüfzertifikat für Mehrschneidenmesser.
