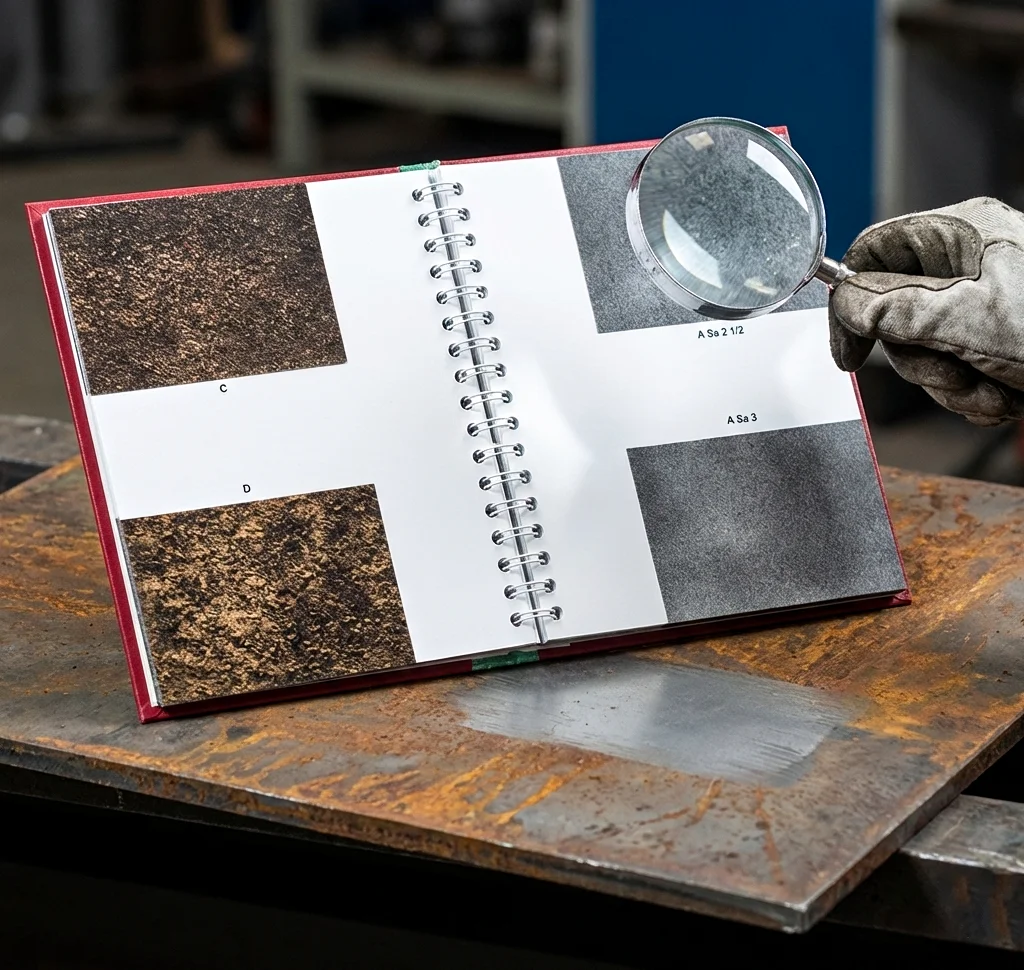

ISO 8501-1:2007 – Europäische Rostgradskala (Fotovergleichsmuster) kaufen

Diese ausführliche Dokumentation bildet die Basis für den Abschluss von Werkverträgen über Entrostungs- und Anstricharbeiten an Stahlbauwerken.

International auch als "Swedish steel blasting grades" (Sa) bekannt.

Die ISO 8501-1 (oft auch als Pictorial Surface Standard oder unter Herstellernummer 128 bekannt) ist das weltweit anerkannte Referenzwerk für die visuelle Beurteilung der Oberflächenreinheit von unbeschichtetem Stahl. Diese hochwertige Fachpublikation (oft als „Schwedische Rostgradskala“ bezeichnet) ist ein unverzichtbares Werkzeug für Korrosionsschutz-Inspektoren, Lackierbetriebe und QS-Abteilungen. Sie ermöglicht eine präzise Bestimmung des Vorbereitungsgrades vor dem ersten Beschichtungsauftrag.

Ihre Vorteile auf einen Blick:

• Originalgetreue Referenz: Hochwertige Farbfotografien garantieren eine fehlerfreie visuelle Einschätzung (im Gegensatz zu digitalen Kopien oder Ausdrucken).
• Vollständige Abdeckung: Beinhaltet alle relevanten Rostgrade (A, B, C, D) und die wichtigen Vorbereitungsgrade nach dem Strahlen oder Reinigen.
• Handliches Format: Robustes Design für den direkten Einsatz auf der Baustelle oder in der Fertigungshalle.

Abgebildete Reinheitsgrade und Spezifikationen:

• Rostgrade: A, B, C und D (von Walzhaut bis hin zu tiefen Rostnarben).
• Strahlentrostungsgrade: Sa 1, Sa 2, Sa 2,5 und Sa 3.
• Hand- und Elektrowerkzeugreinigung: St 2 und St 3.
• Flammstrahlen: Fl.
• Sprachfassung: Mehrsprachig (Deutsch, Englisch, Französisch, Russisch).
• Normenbezug: Vollständig konform zur aktuellen DIN EN ISO 8501-1.

Vorbereitungsgrade durch Strahlen (Sa-Grade)

Nachdem der ursprüngliche Rostgrad (A-D) bestimmt wurde, definiert die ISO 8501-1 das Ergebnis der Reinigung durch Strahlen. Diese Grade sind entscheidend für die Haftfestigkeit der späteren Beschichtung:

• Sa 1 (Leichtes Strahlen): Lose Walzhaut, loser Rost und lose Beschichtungen sind entfernt. Die Oberfläche muss frei von Öl, Fett und Schmutz sein.
• Sa 2 (Gründliches Strahlen): Fast alle Walzhaut-, Rost- und Fremdpartikel sind entfernt. Die Oberfläche wirkt gräulich. Fest haftende Verunreinigungen dürfen noch sichtbar sein.
• Sa 2,5 (Sehr gründliches Strahlen – Der Industriestandard): Die Oberfläche muss frei von Öl, Fett und Schmutz sowie von fast allen Walzhaut-, Rost- und Beschichtungsresten sein. Lediglich leichte Spuren in Form von Punkten oder Streifen dürfen als Schattierung sichtbar bleiben.
• Sa 3 (Strahlen bis zum optisch reinen Stahl): Die Oberfläche muss vollständig frei von allen Rückständen sein. Sie weist ein einheitlich metallisches Aussehen (weißmetallisch) auf.

4. Vorbereitungsgrade für Hand- und Elektrowerkzeugreinigung (St-Grade)

Sollte ein Strahlen nicht möglich sein, bietet die Skala auch Referenzen für die mechanische Reinigung:

• St 2 (Gründliche Reinigung): Fest haftende Walzhaut und Rost dürfen verbleiben, alles Lose muss entfernt sein.
• St 3 (Sehr gründliche Reinigung): Wie St 2, jedoch wird die Oberfläche so intensiv bearbeitet, dass sie einen metallischen Glanz (durch Drahtbürsten oder Schleifen) erhält.

Häufige Fragen / FAQ zur ISO 8501-1

Warum ist das Original-Fotovergleichsmuster notwendig? Bei der visuellen Beurteilung der Oberflächenreinheit entscheiden Nuancen in Farbe und Textur über die Qualität der Untergrundvorbehandlung. Nur das Original-Druckwerk der ISO 8501-1 bietet die farbverbindliche Referenz, die für Abnahmen durch FROSIO- oder NACE-Inspektoren anerkannt wird.

Welche Rostgrade werden in der Skala unterschieden? Die Skala unterscheidet vier Stufen: Rostgrad A(Walzhaut), Rostgrad B(beginnender Rost), Rostgrad C(Rost ohne nennenswerte Narbenbildung) und Rostgrad D(Rost mit deutlicher Narbenbildung).

Was bedeutet der Vorbereitungsgrad Sa 2,5? Sa 2,5 steht für „Sehr gründliches Strahlen“. Die Oberfläche muss frei von Öl, Fett, Schmutz, Walzhaut, Rost und Beschichtungen sein. Nur sehr leichte Spuren in Form von Punkten oder Streifen dürfen sichtbar bleiben. Die ISO 8501-1 liefert hierfür das exakte visuelle Referenzbild.

Die sogenannte Europäische Rostgradskala besteht aus 29 hochwertigen Fotoreproduktionen, die repräsentativ für verschiedenste Rost- und Vorbehandlungsgrade stehen. Das Buch ist mehrsprachig verfasst (Deutsch / Englisch/ Französisch/ Schwedisch).

ISO 8501-1:2007 Rostgradskala mit Original-Fotoreferenzen. Ideal für Korrosionsschutz, Beschichtungsprüfung und Qualitätskontrolle. Jetzt bestellen!

• Bezugnehmend auf EN ISO 8501-1:2007
• EN ISO 8501-1:2007 ersetzt ISO 8501-1:1988 , ISO 8501-1
• Umfang: 88 Seiten
• Verfasser: SIS - Materialteknik Schweden
